熱固化型絕緣增層膜
NX04H, NQ07XP
什么是絕緣增層膜
絕緣增層膜是一種用于先進IC封裝基板上形成微細布線層的層間絕緣材料。隨著電子器件的高速化，IC封裝基板也需要應對更高的信號傳輸速度和高性能化，因此呈現出高密度化趨勢。除了要求優異的微細通孔成形性與低介電特性外，加工及組裝過程中的翹曲抑制（尺寸穩定性）也變得尤為重要。此類先進IC封裝基板已廣泛應用于AI、服務器、網絡設備等多個領域，絕緣增層膜作為支撐高性能、高可靠電子器件實現的關鍵材料，其重要性日益凸顯。
特點
積水化學的絕緣增層膜積水化學的絕緣增層膜兼具優異的傳輸特性與尺寸穩定性，已在高層數、大尺寸的高端IC封裝基板（FC-BGA）中獲得廣泛采用。憑借低介電常數與優異的翹曲控制性能，該材料能夠提高封裝設計的自由度，助力下一代電子器件的高性能化與高可靠性。
- 抑制基板
翹曲 - 低傳輸損耗
- 對應FLS
- 良好的
嵌入性
積水化學的優勢
積水化學的絕緣增層膜憑借獨特的配方與涂布技術，實現了低介電損耗（低Df）、去污蝕（Desmear）后的表面粗糙度均一以及優異的抗裂性能。這些特性共同助力實現低傳輸損耗、微細布線適配及良率提升，滿足下一代高端封裝基板的嚴苛要求。
支持精細圖形（Fine Pattern）
BUF: QX / SEKISUI CHEMICAL Co., Ltd.
DFR: DA Series / Asahi Kasei Corp.
Exposure:
DI
Exposure / ADTEC Engineering Co., Ltd.
成形具備優異的填充性與空洞抑制性能
低應力設計，有效抑制分層與基板翹曲
此外，積水化學充分發揮其多年積累的膠帶制造技術優勢，能夠靈活應對多種厚度需求也是一大特色。通常提供20～100 μm厚度（以2.5 μm為間隔）的產品，如需其他厚度規格，歡迎聯系我們洽詢。
我們絕緣增層膜的客戶
產品系列
| For FCBGA | For Embedded | ||||||
|---|---|---|---|---|---|---|---|
| NX04H | NQ07XP | QX03 | EL | TC | HE | ||
| HVM | Sampling | Development | Development | ||||
| Df | @5.8GHz | 0.0090 | 0.0037 | 0.0023 | ≦0.0025 | 0.0084 | 0.0050 |
| Dk | @5.8GHz | 3.3 | 3.3 | 3.3 | ≦2.5 | 3.4 | 5 |
| CTE (25-150℃) | ppm/℃ | 24.5 | 27 | 17 | 17-23 | 13 | 20 |
| Tg (DMA) | ℃ | 205 | 183 | 183 | > 170 | 206 | 170 |
| Young’s Modulus | GPa | 8 | 10.4 | 13.1 | > 7 | 12.3 | 20 |
| Elongation | % | 2.4 | 2.6 | 2.9 | > 1.5 | 1.2 | 1.2 |
| Tensile Strength | MPa | 100 | 105 | 110 | > 70 | 102 | 90 |
| Thermal Conductivity | W/m K | 0.5 | 0.5 | 0.6 | > 0.3 | 0.6 | 2.0 |
應用范例
積水化學的絕緣增層膜已被應用于執行最先進通信與運算處理的IC封裝基板，在以下領域中得到廣泛使用。
AI處理
模塊- 具備應對GPU及AI芯片高發熱、高密度布線要求的熱穩定性與加工適應性。
數據中心
服務器- 以優異的介電特性與耐久性，助力高端服務器電路實現高可靠性的大規模數據處理。
以太網
交換機- 憑借高速信號傳輸性能與穩定品質，在支撐5G與云計算的網絡設備領域擁有全球范圍的采用實績。
高性能PC與
工作站- 在日益復雜、多層化的高性能計算設備中，實現信號品質與制造效率的平衡優化。

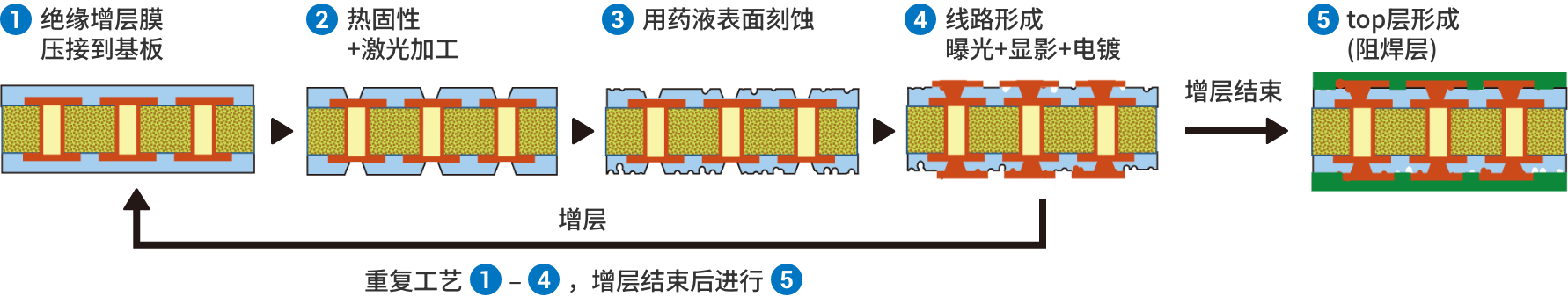

使用流程
積水的絕緣增層膜是全行業中既能夠?qū)爰映煞ǎ⊿AP）工藝，并擁有大量量產實績的替代選擇。
大多的主要日臺IC載板廠商以及封測廠（OSAT）都和積水在絕緣增層膜上擁有廣泛的合作。
Semi-Additive Process (SAP)
若您需要詳細的半加成法（SAP）工藝參數請聯系我們。
期待您的洽詢
積水 正在開發一種新的熱固化型絕緣增層膜，
它將成為未來高速通信所需的各種技術問題的解決方案。
- ?希望提升高端服務器電路的可靠性
- ?想要委托開發全新絕緣增層膜（Build-up Film）等
